كيف يتم تصميم حاويات إنتاج الهيدروجين المخصصة للبقاء على قيد الحياة في البيئات القاسية؟

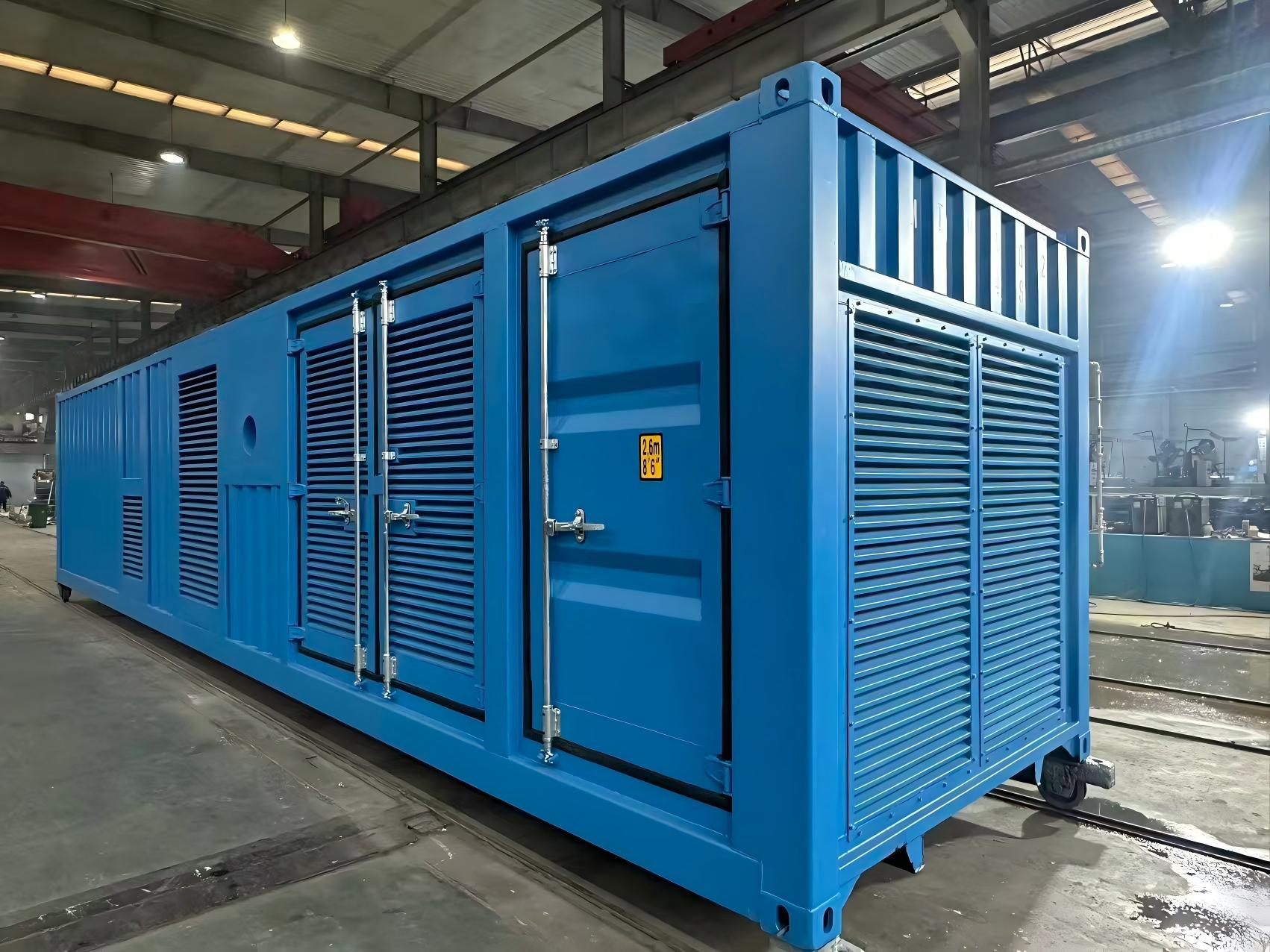

لماذا تعجز الحاويات القياسية عن نشر إنتاج الهيدروجين؟

تعمل أنظمة إنتاج الهيدروجين - سواء كانت تعتمد على التحليل الكهربائي بغشاء تبادل البروتون (PEM)، أو التحليل الكهربائي القلوي، أو إعادة تشكيل الميثان بالبخار (SMR) - على توليد غاز ومعالجة وتخزينه مؤقتًا بحد انفجار أقل يبلغ 4٪ فقط من حيث الحجم في الهواء وحجم جزيئي صغير بما يكفي للتغلغل عبر المواد التي قد تحتوي على أي غاز صناعي آخر. عندما يتم تجميع هذه الأنظمة داخل حاويات في حاويات لنشرها في البيئات النائية أو البحرية أو الصحراوية أو القطبية أو الصناعية، فإن المتطلبات الهندسية على الحاوية نفسها تصبح حاسمة مثل تلك الموجودة على مكدس المحلل الكهربائي أو المصلح داخلها. إن حاويات الشحن القياسية ISO المعدلة بالتهوية الأساسية والاختراقات الكهربائية غير كافية على الإطلاق لمهمة إنتاج الهيدروجين الخطيرة - البيئات التي تشتد الحاجة فيها إلى الهيدروجين الأخضر هي على وجه التحديد تلك التي تتطلب حلول حاويات مصممة خصيصًا لهذا الغرض ومخصصة للتطبيقات.

تجاوزت السوق العالمية لأنظمة إنتاج الهيدروجين في الحاويات 1.2 مليار دولار في عام 2023، ومن المتوقع أن تنمو بمعدل سنوي مركب يزيد عن 28% حتى عام 2030، مدفوعة بمشاريع تحويل الرياح البحرية إلى الهيدروجين، ومنشآت التعدين والدفاع عن بعد، والبنية التحتية الموزعة للتزود بالوقود. وفي كل واحد من سياقات النشر هذه، تحدد قدرة حاوية الحاوية على تحمل الظروف البيئية القاسية الخاصة بالموقع - مع الحفاظ على السلامة وإمكانية الوصول واستمرارية التشغيل لمعدات إنتاج الهيدروجين بالداخل - ما إذا كان المشروع سينجح أو يفشل. التخصيص ليس اختياريًا؛ إنه الأساس الهندسي لإنتاج الهيدروجين الموثوق به في الحاويات.

الهندسة الإنشائية للأحمال الميكانيكية والزلزالية

يجب أن تستوفي حاوية إنتاج الهيدروجين أولاً متطلبات السلامة الهيكلية التي تتجاوز مواصفات الحاوية القياسية ISO 668. تقدم مداخن المحلل الكهربائي، وأنظمة معالجة المياه، وخزانات تحويل الطاقة، وأوعية تخزين الهيدروجين المضغوطة أحمالًا نقطية، ومصادر اهتزاز، وتوزيعات جماعية لم يتم تصميم هياكل أرضية الحاوية القياسية للتعامل معها دون تعديل. تشتمل الحاويات المصممة خصيصًا لإنتاج الهيدروجين عادةً على إطارات فرعية من الصلب المقوى مع منصات معدات ذات حمل مصنف، وحوامل مضادة للاهتزاز للآلات الدوارة مثل المضخات والضواغط، وأنظمة الأرفف الداخلية المدعمة زلزاليًا والتي تحافظ على تأمين المعدات أثناء أحداث الحركة الأرضية حتى فئة التصميم الزلزالي D (ذروة تسارع الأرض 0.4 جرام أو أعلى).

بالنسبة لعمليات النشر البحرية والساحلية، يضيف التحميل الديناميكي الناجم عن الأمواج بُعدًا هيكليًا إضافيًا. يجب تصميم الحاويات المنشورة على منصات عائمة أو صنادل أو أسطح محطات الرياح الفرعية البحرية وفقًا لمعايير الحاويات البحرية DNV GL أو ABS، والتي تتطلب التحقق من تحليل العناصر المحدودة (FEA) للأداء الهيكلي في ظل سيناريوهات التحميل الثابتة والديناميكية المجمعة بما في ذلك التسارع بمقدار 0.5 جرام عموديًا و0.3 جرام أفقيًا. يتم تحديد كل من تصميم عروة الرفع، وتعزيزات صب الزوايا، وشروط الربط بعوامل أمان أعلى بكثير من مكافئات حاويات الشحن القياسية - عادةً 3:1 أو أعلى - لأن عواقب فشل الحاوية في منشأة لإنتاج الهيدروجين تحمل مخاطر متفجرة بالإضافة إلى مخاطر هيكلية.

الإدارة الحرارية في بيئات درجات الحرارة القصوى

تعمل معدات إنتاج الهيدروجين ضمن نوافذ درجات حرارة ضيقة نسبيًا. تعمل المحللات الكهربائية PEM على النحو الأمثل بين درجة حرارة الخلية 10 درجة مئوية و60 درجة مئوية؛ تتطلب الأنظمة القلوية بالمثل درجات حرارة إلكتروليت سائل أعلى من 5 درجات مئوية لتجنب فقدان الأداء المرتبط باللزوجة، وأقل من 90 درجة مئوية لإدارة تدهور الغشاء. إن تحقيق هذه الظروف داخل حاوية فولاذية منتشرة في أي مكان من صحراء أتاكاما (درجة حرارة محيطة تبلغ 50 درجة مئوية، وحمل شمسي يعادل درجة حرارة سطحية إضافية تبلغ 30 درجة مئوية) إلى القطب الشمالي الكندي (درجة حرارة محيطة -50 درجة مئوية مع برودة الرياح) يتطلب العزل والتحكم النشط في المناخ وأنظمة الإدارة الحرارية بما يتجاوز بكثير ما توفره أي حاوية جاهزة للاستخدام.

ارتفاع درجات الحرارة الصحراوية والاستوائية

في البيئات ذات درجات الحرارة المرتفعة، تشتمل حاويات الهيدروجين المخصصة على ألواح عازلة من رغوة البولي يوريثان ذات الخلايا المغلقة بقطر 75-100 مم أو ألواح عازلة من الصوف المعدني داخل بناء جدار فولاذي مزدوج الجلد، وأنظمة طلاء خارجية عاكسة بقيم مؤشر انعكاس الشمس (SRI) أعلى من 80، وأنظمة تبريد ميكانيكية زائدة عن الحاجة مُصنفة للحفاظ على درجات الحرارة الداخلية أقل من 35 درجة مئوية عند درجة حرارة محيطة تبلغ 55 درجة مئوية. يجب أن تعمل أنظمة التبريد بشكل موثوق على الطاقة المشتركة مع المحلل الكهربائي — عادةً باستخدام وحدات تكييف هواء بضاغط حلزوني متغير السرعة بحجم بهامش تبريد زائد بنسبة 30%. يعد ترشيح هواء السحب أمرًا بالغ الأهمية في البيئات الصحراوية: MERV-13 أو مرشحات الجسيمات الأفضل المدعومة بمراحل الكربون المنشط تمنع الرمال والغبار والملوثات الكيميائية المحمولة بالهواء من تلوث أغشية المحلل الكهربائي والمبادلات الحرارية.

القطب الشمالي تحت الصفر وعمليات النشر الباردة على ارتفاعات عالية

في أقصى درجات البرودة، يتم تحديد حاويات مخصصة لإنتاج الهيدروجين في القطب الشمالي بقيم عزل (قيم R) تتراوح من R-30 إلى R-40 في الجدران والأرضيات وألواح السقف، ويتم تتبع الحرارة كهربائيًا لجميع خطوط المياه وخزانات تخزين المياه منزوعة الأيونات لمنع التجميد، وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC) ذات التصنيف القطبي الشمالي - عادةً أنظمة تسخين هيدرونيكية من البروبيلين جليكول مقترنة بسخانات مجاري الديزل أو الكهربائية - قادرة على جلب مقصورة داخلية مبللة بالبرد من -50 درجة مئوية إلى درجة حرارة التشغيل في غضون 4 ساعات. يجب تصنيف جميع أختام الأبواب وحشيات النوافذ ومواد سدادة الكابلات ومكونات المحرك الهوائي للتشغيل المستمر عند -55 درجة مئوية كحد أدنى، باستخدام EPDM أو مطاط السيليكون بدلاً من مركبات النيوبرين القياسية التي تصبح هشة وتفشل عند درجات حرارة منخفضة.

التصميم الكهربائي المقاوم للانفجار والمناطق الخطرة

يتم تصنيف الجزء الداخلي من حاوية إنتاج الهيدروجين كمنطقة خطرة بموجب IEC 60079 (ATEX في أوروبا، NEC 500/505 في أمريكا الشمالية)، وتحديدًا المنطقة 1 أو المنطقة 2 لمعظم تركيبات المحلل الكهربائي، اعتمادًا على فعالية التهوية واحتمالية تركيزات الهيدروجين القابلة للاشتعال أثناء التشغيل العادي أو ظروف الأعطال المتوقعة. ينص هذا التصنيف على أن كل جهاز كهربائي مثبت داخل الحاوية - وحدات الإنارة، وصناديق التوصيل، وأجهزة الاستشعار، والمحركات، ولوحات التحكم، وسدادات الكابلات - يجب أن يتم تصنيفه للمنطقة الخطرة المعمول بها، عادةً Ex d (مقاوم للاشتعال) أو Ex e (زيادة السلامة) للمنطقة 1، وEx n أو Ex ec للمنطقة 2.

تعالج حاويات الهيدروجين المخصصة هذا المطلب في مرحلة التصميم بدلاً من التعديل التحديثي، وهو أمر أقل كفاءة من الناحية الفنية وأكثر تكلفة. يتم إعداد رسومات تصنيف المناطق من قبل أشخاص مختصين، ويتم إنشاء جداول المعدات من قواعد بيانات منتجات المناطق الخطرة المعتمدة، وتتبع ممارسات التثبيت متطلبات الأسلاك IEC 60079-14 بما في ذلك الحد الأدنى من نصف قطر ثني الكابل، ومتطلبات صندوق التوقف، والتحقق من استمرارية التأريض. يتم وضع كاشفات الهيدروجين - عادة من النوع الحفاز أو النوع الكهروكيميائي - على مستوى السقف (يرتفع الهيدروجين) بكثافة كاشف واحد لكل 20-30 مترًا مربعًا من مساحة الأرضية المغلقة، مع نقاط ضبط للإنذار وإيقاف التشغيل الآلي بنسبة 10% و25% من الحد الأدنى للانفجار (LEL) على التوالي. تم تصميم أنظمة التهوية للحفاظ على تركيز الهيدروجين أقل من 25% من الحد الأدنى للانفجار في ظل أسوأ سيناريوهات التسرب، والتي تتطلب عادةً 10-20 تغييرًا للهواء في الساعة مع تكرار المروحة ومراقبة تدفق الهواء.

الحماية من التآكل في البيئات الكيميائية البحرية والصناعية

يعد التآكل برذاذ الملح من بين آليات التحلل الأكثر عدوانية لهياكل الحاويات الفولاذية في عمليات النشر البحرية والساحلية والبحرية. يحدد المعيار ISO 12944 فئات التآكل C4 (عالية - صناعية وساحلية) وC5-M (عالية جدًا - بحرية وبحرية) باعتبارها بيئات التصميم ذات الصلة لحاويات الهيدروجين في هذه الإعدادات، والتي تتطلب أنظمة طلاء ذات عمر تصميمي يتراوح بين 15-25 عامًا. تتلقى الحاويات المخصصة لبيئات C5-M عادةً نظامًا ثلاثي الطبقات: طبقة تمهيدية إيبوكسي غنية بالزنك عند 75 ميكرومتر DFT، وطبقة إيبوكسي متوسطة عند 125 ميكرومتر DFT، وطبقة نهائية من البولي يوريثان أو بولي سيلوكسان عند 75 ميكرومتر DFT - لإجمالي سماكة الفيلم الجاف تتجاوز 275 ميكرومتر. تتلقى جميع اللحامات والحواف المقطوعة والاختراقات طلاءًا شريطيًا إضافيًا قبل تطبيق الطبقة النهائية.

تواجه الأسطح الداخلية للحاويات المنتشرة في تطبيقات المحلل الكهربائي القلوي خطرًا إضافيًا للتآكل الكيميائي الناتج عن رذاذ إلكتروليت هيدروكسيد البوتاسيوم (KOH) - وهو رذاذ شديد الكاوية يهاجم الفولاذ غير المحمي وطلاءات الإيبوكسي القياسية بقوة. تشمل الحلول المخصصة بطانة الجدران الداخلية من البوليمر المقوى بالألياف الزجاجية، وصواني التنقيط المصنوعة من الفولاذ المقاوم للصدأ مع وصلات مانعة للتسرب مقاومة للمواد الكيميائية أسفل المعدات المحتوية على الإلكتروليت، وطلاءات الأرضيات المُصنفة للتعرض المستمر لـ KOH بتركيزات تصل إلى 30% بالوزن. يتم تحديد جميع الفولاذ الهيكلي في مناطق رذاذ KOH من الفولاذ المقاوم للصدأ 316L بدلاً من الفولاذ الكربوني، بغض النظر عن نظام الطلاء.

معلمات التخصيص الرئيسية حسب بيئة النشر

يلخص الجدول أدناه معلمات تخصيص الحاويات الأكثر أهمية والتي تتوافق مع خمس فئات رئيسية للبيئة القاسية التي تتم مواجهتها في عمليات نشر إنتاج الهيدروجين في جميع أنحاء العالم:

تكامل أنظمة السلامة والمراقبة والتحكم عن بعد

حاوية إنتاج الهيدروجين المخصصة لا يمكن للأنظمة المنتشرة في البيئات القاسية أو النائية الاعتماد على الإشراف البشري المستمر في الموقع. ولذلك يجب أن تكون بنية السلامة والمراقبة شاملة وذاتية التشخيص وقادرة على تنفيذ إجراءات الحماية بشكل مستقل. تتضمن بنية نظام السلامة القياسية لهذه الحاويات جهاز PLC مخصصًا للسلامة (تصنيف IEC 61511 SIL 2) مستقلاً عن نظام التحكم في العملية، وحلقات إيقاف الطوارئ (ESD) التي تعمل بغض النظر عن حالة نظام التحكم في العملية، والعزل التلقائي لإنتاج الهيدروجين وتطهير العلبة بغاز خامل عند اكتشاف حريق، أو تسرب الهيدروجين فوق 25٪ LEL، أو فقدان تدفق التهوية.

القدرة على المراقبة عن بعد لا تقل أهمية. تم تجهيز الحاويات المخصصة للنشر في البيئات القاسية بوحدات 4G LTE الصناعية أو الاتصالات عبر الأقمار الصناعية التي تنقل البيانات التشغيلية المستمرة - جهد مكدس المحلل الكهربائي، والتيار، ودرجة الحرارة، ومقاييس جودة المياه، ونقاء الهيدروجين، ودرجة الحرارة والرطوبة الداخلية للحاوية، وجميع حالات الإنذار - إلى منصة مراقبة مركزية قائمة على السحابة يمكن الوصول إليها من قبل فرق العمليات في أي مكان في العالم. تعني إمكانية تحديد المعلمات عن بعد وإيقاف التشغيل أنه يمكن لمهندس واحد الإشراف على العشرات من حاويات إنتاج الهيدروجين المنتشرة جغرافيًا في الوقت الفعلي، مع تصعيد بروتوكولات الاستجابة من التنبيهات الآلية إلى الإغلاق عن بُعد وإرسال موظفي الخدمة الميدانية مع زيادة خطورة الإنذار.

ما الذي يجب تحديده عند شراء حاوية مخصصة لإنتاج الهيدروجين

يتطلب شراء حاوية إنتاج هيدروجين مخصصة للمهام البيئية القاسية وثيقة مفصلة لمواصفات الموقع والتطبيق تمكن الشركات المصنعة من تصميم حل مناسب بدلاً من تكييف منتج قياسي. المشترون الذين يقدمون مواصفات غامضة أو غير كاملة يحصلون على تصميمات غير كافية تتطلب تعديلًا مكلفًا في هذا المجال. يجب تحديد المعلمات التالية بالكامل قبل الاتصال بالمصنعين:

• البيانات البيئية للموقع: الحد الأدنى والحد الأقصى لدرجة الحرارة المحيطة (أساس التصميم والمتطرف)، وحالة تصميم سرعة الرياح، وتحميل الثلوج والجليد، وتصنيف المنطقة الزلزالية، وكثافة الإشعاع الشمسي، والارتفاع (يؤثر على كثافة الهواء وحجم المعدات)، وفئة التآكل وفقًا لمعيار ISO 12944.
• مواصفات نظام التحليل الكهربائي: نوع التقنية (PEM، القلوية، AEM)، القدرة الإنتاجية المقدرة بـ Nm³/h أو كجم/يوم، نطاقات ضغط التشغيل ودرجة الحرارة، متطلبات المرافق (جهد وتردد مصدر الطاقة، جودة المياه ومعدل التدفق، إمدادات تطهير النيتروجين)، ومواقع اتصال الواجهة.
• المتطلبات التنظيمية وإصدار الشهادات: المعايير الوطنية والدولية المطبقة (ATEX، IECEx، UL، CSA، DNV GL، علامة CE)، ورموز أوعية الضغط (ASME VIII، PED، AD 2000)، وأي متطلبات شهادة طرف ثالث خاصة بالمشروع من المستخدم النهائي أو شركة التأمين.
• القيود اللوجستية والتركيب: وضع النقل (الطرق، السكك الحديدية، السفن، الجسر الجوي بطائرات الهليكوبتر)، والحد الأقصى لأبعاد الحاوية ووزنها لطريق النقل، وقيود الوصول إلى الموقع، ونوع الأساس المتاح (بلاطة خرسانية، ومزلقة فولاذية، وسطح بحري)، وقدرة رفع الرافعة في موقع التثبيت.
• متطلبات التشغيل والصيانة: فترات الخدمة المطلوبة، ومتطلبات الوصول للصيانة (الحد الأدنى لأحجام الأبواب والفتحات، وممرات الصيانة الداخلية)، وتخزين قطع الغيار داخل الحاوية، والعمر التشغيلي المتوقع للتركيب الكامل (عادةً 20-25 سنة لمشاريع الهيدروجين الأخضر).
